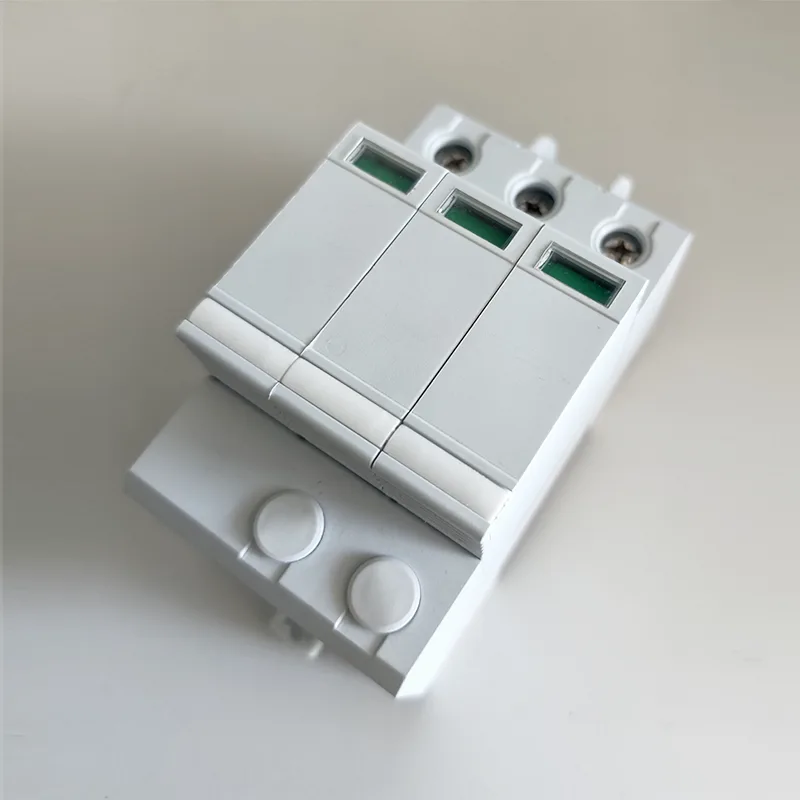

T2 DC1000V túlfeszültségvédő eszköz SPD

Részletes bevezetés és előnyök: A GREENWATT beszállítója által gyártott T2 DC1000V túlfeszültségvédő eszköz SPD egy 2-es típusú túlfeszültségvédő, amelyet nagyfeszültségű egyenáramú rendszerekhez terveztek. Ezek a rendszerek – például az 1000 V-os PV-farmok vagy a nagy energiatároló állomások – egyedi kockázatokkal szembesülnek: a magasabb feszültség azt jelenti, hogy még a kis túlfeszültségek is több kárt okozhatnak, és a berendezések (például az 1000 V-os inverterek) cseréje gyakran költségesebb. Ez az SPD közvetlenül foglalkozik ezekkel a kockázatokkal.

Maximális folyamatos üzemi feszültsége 1000 V DC, ami megfelel a nagyfeszültségű egyenáramkörök normál feszültségének. Ha túlfeszültség lép fel – akár egy távoli villámcsapás, akár a hálózat hirtelen terhelésváltozása miatt –, az 25 nanoszekundum alatt aktiválódik. Biztonságos szintre rögzíti a feszültségcsúcsot (2500 V alá, 10 kA túlfeszültség esetén), megakadályozva, hogy a csatlakoztatott berendezésekhez jusson.

Műszaki adatok

Technikai előnyök elemzése

1. Gyors reagálási mechanizmus

Villámcsapás vagy hálózati tranziens esetén a GreenWatt T2 DC1000V Surge Protector Device SPD 25 nanomásodpercen belül képes aktiválni a védelmet, gyorsan korlátozza a túlfeszültséget, és megakadályozza annak vezetését az inverterhez vagy az akkumulátorrendszerhez.

2. Stabil feszültség befogási képesség

10 kA túlfeszültség alatt képes szabályozni a 2500 V alatti túlfeszültséget, hatékonyan csökkentve a szigetelés meghibásodásának kockázatát.

3. Alkalmazhatóság a nagyfeszültségű rendszerszerkezetekhez

A 600 V-os vagy 800 V-os rendszerekhez képest az 1000 V-os rendszereknek magasabb a túlfeszültség-tűrő képessége. Ennek a terméknek a szerkezeti felépítése javítja a szigetelési és hőelvezetési képességeket, így alkalmassá teszi a hosszú távú működésre nagyfeszültségű környezetben.

4. Moduláris felépítés

Támogatja a DIN-sínre szerelést, megkönnyítve a gyors telepítést és cserét egyenáramú szekrényekben vagy fotovoltaikus kombinálódobozokban.

Kérdések és válaszok

1. Mi az a T1 SPD?

A T1 SPD (Type 1 Surge Protective Device) az elsődleges túlfeszültség-védelmi eszköz nagy, ritkán előforduló túlfeszültségekhez (elsősorban közvetlen villámcsapásból vagy nagyobb hálózati hibákból).

T1: I. típusú tesztelt SPD-k, amelyeket In névleges kisülési áram, 1,2/50 μs impulzusfeszültség és Iimp maximális impulzusáram alapján értékeltek. A rendszer belépési pontjaira (pl. fő elosztó panelekre) telepítve blokkolja az extrém túlfeszültségeket, mielőtt azok belépnének a belső áramkörökbe, és nem kezeli a kis, nagyfrekvenciás túlfeszültségeket.

2. Mi az a T2 SPD? Miben különbözik a T1 SPD-től?

A T2 SPD (Type 2 Surge Protective Device) egy másodlagos védelmi eszköz kis, gyakori túlfeszültségekhez (pl. közvetett villámcsapások vagy hálózati terhelésváltozások).

T2: II. osztályú SPD In névleges kisülési árammal, 1,2/50 μs túlfeszültséggel és Imax maximális kisülési árammal tesztelve. A maradék túlfeszültségeket biztonságos feszültségszintre szorítja, védve az érzékeny berendezéseket (pl. invertereket).

3. A T1 SPD és a T2 SPD felcserélődik?

Nem. Ha a T2 SPD-t a bejövő szekrénybe (T1 pozíció) telepíti, meghibásodás veszélye áll fenn az alacsony kapacitású nagy áramlökések kezelésére. Ezzel szemben a T1 SPD beszerelése a terhelés végén (T2 pozíció) nem csökkenti a kis áramlökéseket biztonságos szintre, ami potenciálisan károsíthatja az érzékeny berendezéseket (pl. BMS). Tervezési filozófiájuk és funkcionális szerepük alapvetően különbözik egymástól, ami lehetetlenné teszi a felcserélhetőséget.
