Melyik a jobb: észak-amerikai vagy kínai megszakítók? — Az UL489 és az IEC60947-2 tesztelési eljárásai során feltárt különbségek

Az észak-amerikai öntött házas megszakítók elsősorban az UL 489-nek, míg Kína és az európai rendszer elsősorban az IEC 60947-2 szabványnak felel meg. Ez a cikk a Schneider Electric egy korai dokumentumára hivatkozik; bár viszonylag elavult, az IEC szakasz még mindig az IEC 60947-2 régebbi jelölését használja, mégis rendkívül intuitív a két tesztelési eljárás közötti fogalmi különbségek megfigyelésére.

I. UL489: Ellenőrizze a megszakítókat működési logikájuk alapján

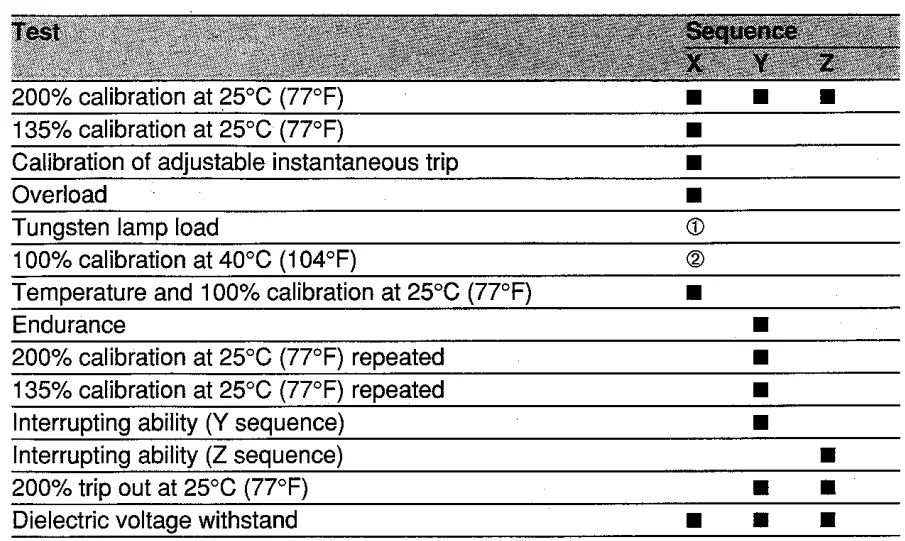

Az UL489 először nem bontja le a képességeket egyedi paraméterekre, hanem három egymást követő sorrendben végez teszteket: X, Y és Z. Itt az X, Y és Z nem szintek, hanem három tesztsorozat.

1 UL489 X, Y, Z sorozat

X: Először ellenőrizze az alapvető mozgásokat, a fűtést és a szigetelést.

I: Az élettartam megfigyelése után képes-e még elvégezni a szükséges műveleteket és szükség szerint áramköri megszakításokat?

Z: Határozza meg, hogy kitart-e szigorúbb leállítási feltételek mellett is. Az UL489 nem foglalja magában először rövidzárlati teszt elvégzését, amelyet további rutinelemek követnek. Ehelyett a hőmérséklet-emelkedés, a kalibráció és az élettartam áll az elsődleges középpontban.

2 Az UL489 hőmérséklet-emelkedése

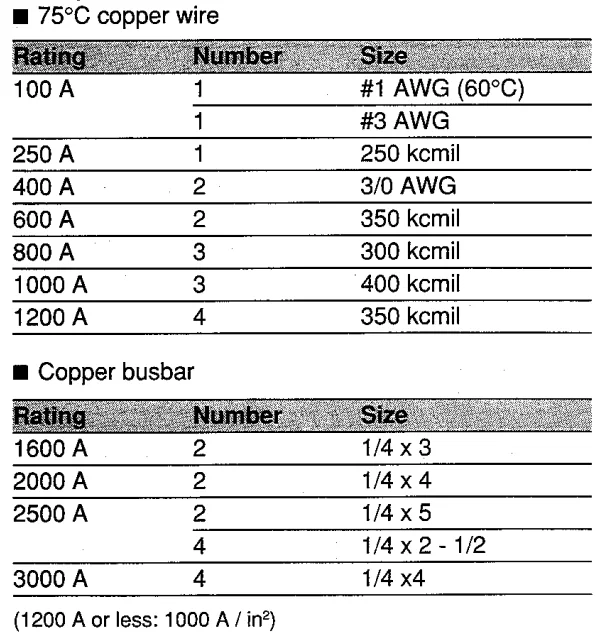

Az UL hőmérséklet-emelkedés mérése nem leválasztott telepítési körülmények között, hanem meghatározott vezetőkörülmények között történik. Más szavakkal, hitelesíti a hőtermelési teljesítményt olyan körülmények között, amelyek közelebb állnak a tényleges vezetékezési konfigurációkhoz.

3 Az UL489 kalibrálása

· 25°C-on 200%-os pontossággal kalibrálva, megköveteli, hogy a megszakító a megadott időn belül kioldjon.

· Az 50 A-t meghaladó névleges áramerősségű, 25°C-os körülmények között 135%-ra kalibrált megszakítónak 2 órán belül ki kell kapcsolnia.

· Az állítható pillanatnyi kioldás beállításának a szabvány által meghatározott tűréstartományon belül kell lennie.

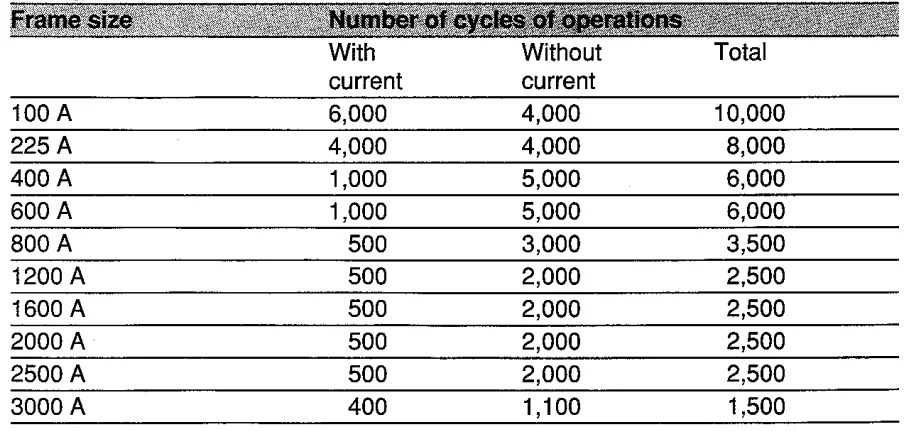

4. Az UL489 élettartama

A különböző kagylóállványokkal szemben támasztott követelmények jelentősen eltérnek egymástól.

5 A sorozat és a Z sorozat

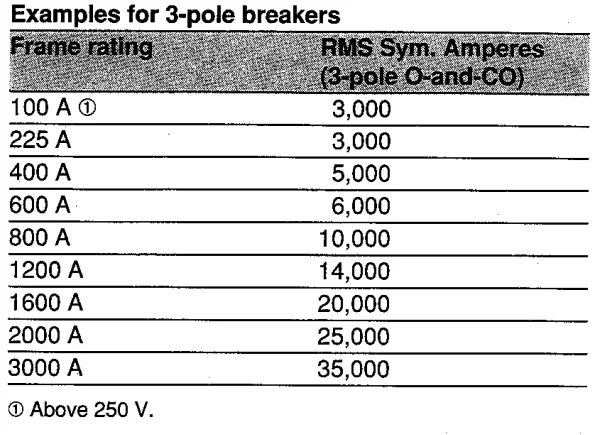

Az UL 489 legmeghatározóbb jellemzője a két megszakítási kapacitásadat-készlet. Az Y középpontjában az általános háromfázisú törési teljesítmény áll.

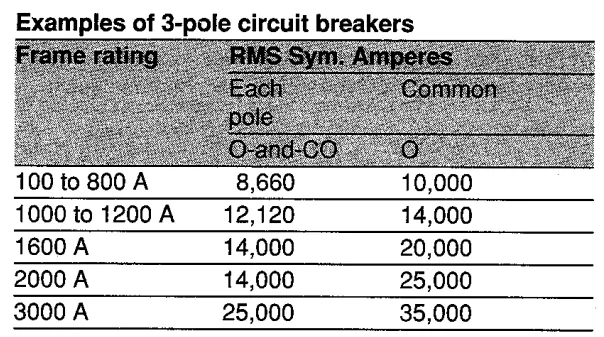

A 240 V-ra, 480 V-ra vagy 600 V-ra méretezett hárompólusú megszakítók esetében nem csupán az a követelmény, hogy mindhárom pólus egyszerre kapcsoljon ki; ehelyett minden pólusnak külön kell működnie, mielőtt megbizonyosodna arról, hogy mindhárom pólus együtt működik.

6 UL489 magas rendelkezésre állású hibamegszakítási képesség

Magas hibaáram. Ez nem egy hagyományos standard tesztsorozat, hanem egy kiegészítő teszt. Az eljárás magában foglalja az összes szabványos teszt első sikeres teljesítését; Ha a hibamegszakítási képesség meghaladja a megadott standard értéket, akkor ezt az ellenőrzési fázist le kell folytatni.

• Futtassa újra a 200%-os kalibrálást.
• Végezze el a megadott megszakítási műveletet a szabványos értéket meghaladó hibaáramok mellett.
• Ha az áram meghaladja a 2000 A-t, a teljesítménytényező 0,15–0,2-re van állítva, ami késést jelez.
• Végül végezzen el egy 250%-os áramkioldási tesztet és egy dielektromos tesztet a névleges tesztfeszültség kétszeresével.

II. Az IEC60947-2 nagyobb hangsúlyt fektet magának a megszakítónak a benne rejlő képességeire.

Az IEC szervezeti felépítése jelentősen eltér az UL-étól. Ahelyett, hogy először egy átfogó termékellenőrzési láncot hozna létre, az IEC először egyértelműen meghatározza a megszakítók működését a rendszereken belül.

1 Főbb fogalmak az IEC rendszerben

A osztály: Nem kifejezetten szelektív párosításra tervezték

B kategória: A szelektív párosításhoz Icw képesség szükséges

Icu: Maximális törési kapacitás – milyen messzire törhet

Ics: Működés megszakítási képesség – Megszakítás után újra használható?

Icw: Rövid távú toleranciaképesség – képes-e elviselni a rövid késéseket és a szelektív koordinációt

2 Az IEC négy tesztcsoportja

Az UL-től eltérően az IEC nem értékeli a terméket a teljes használati életciklusa során, hanem lebontja a képességeit a külön érvényesítés érdekében. Ez a megközelítés alkalmasabbá teszi az IEC-t a rendszer kiválasztására és az upstream és a downstream érdekelt felek közötti koordinált elemzésre.

3 Az IEC az elszigeteléssel is külön foglalkozik.

Az IEC rendszerben a megszakítás képessége és az elkülönítési képesség nem ugyanaz. Ha egy megszakítóról azt állítják, hogy leválasztó funkcióval rendelkezik, akkor nem elegendő pusztán annak ellenőrzése, hogy képes-e megszakítani a hibaáramot; további követelményeket kell teljesíteni a nyitott helyzetben lévő érintkezők távolságára, az impulzusálló feszültségre és a szivárgási áramra vonatkozóan. Ez tükrözi az IEC szabvány lényegét: nemcsak a megszakító működési megbízhatóságát biztosítja, hanem egyértelműen meghatározza az egyes működési határokat is.

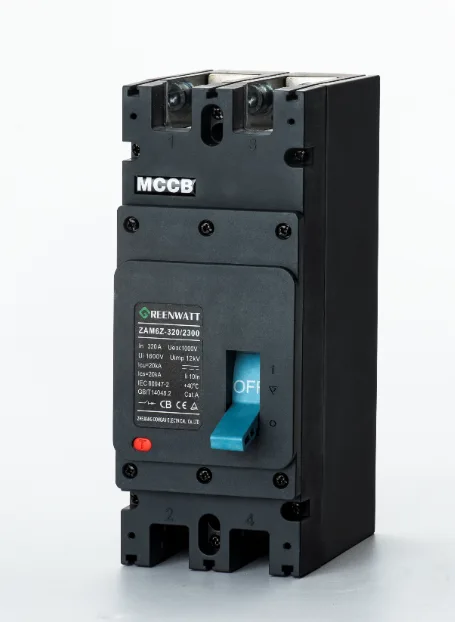

A ZAM6Z sorozatDC1500V öntött házas megszakítókáltal tervezettGREENWATTAz IEC 60947-2 szabványnak szigorúan megfelelve lettek kifejlesztve, 20 kA-es megszakítókapacitást biztosítanak DC1500 V-on, és alacsony hőmérséklet-emelkedés mellett teljes terhelés mellett működnek. Alkalmasak egyenáramú fotovoltaikus energiatároló rendszerekhez különféle durva környezetekben.
