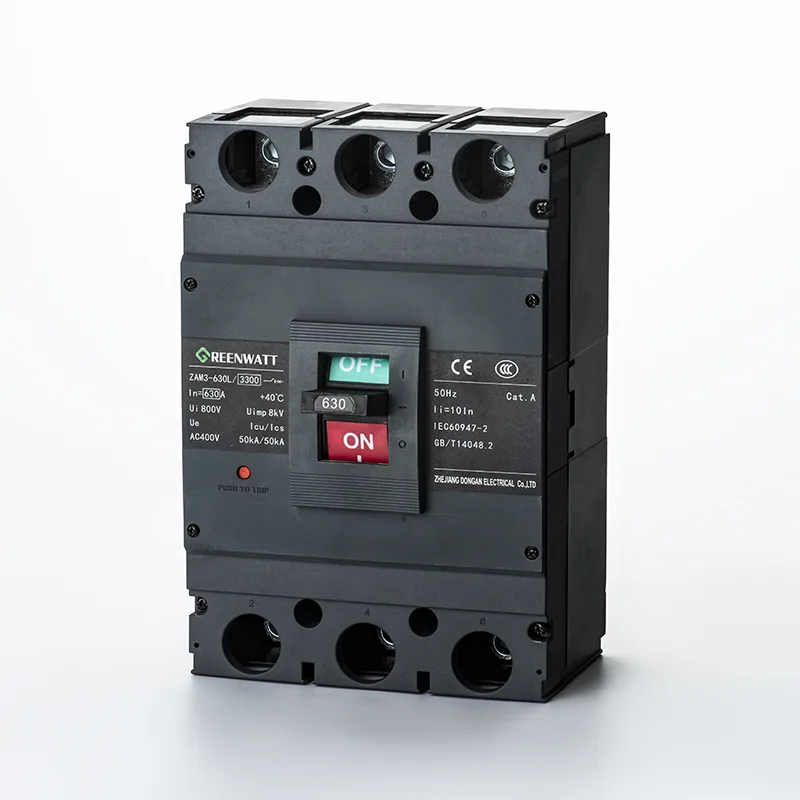

AC400V 630A öntött tokos megszakító

Az AC400V 630A Molded Case Circuit Breaker nem egy közönséges áramköri kapcsoló, hanem egy precíziós mérnöki technológiát integráló mag kisfeszültségű védelmi eszköz. Széles körben használják ipari áramelosztásban, kereskedelmi épületekben, motorvezérlő központokban és más forgatókönyvekben, pontos és megbízható áramkör-védelmet biztosítva különféle elektromos rendszerek számára. A GreenWatt, egy professzionális megszakítógyártó Kínában, közel 30 éve foglalkozik az elektromos területen, gazdag kutatás-fejlesztési tapasztalatát és innovatív technológiáit a termék minden részletébe integrálva, hogy stabil védelmet biztosítson még bonyolult működési körülmények között is.

Az AC400V 630A öntött házas megszakító egyedi kioldóegység-kialakítást alkalmaz, amely nagy hatékonyságú ívoltó kamrával párosul, hogy gyorsan eloltassa az ívet és megakadályozza a hiba súlyosbodását. A kettős érintkezőrendszer alkalmazása nemcsak a termék működési teljesítményét javítja, hanem növeli annak hosszú távú megbízhatóságát is, hatékonyan meghosszabbítva annak élettartamát.

A termék alapvető funkciói

1. Túlterhelés elleni védelem: Termomágneses kioldómechanizmus alkalmazása, amikor az áramkör árama meghaladja a névleges értéket, késleltetett kioldás érhető el, megelőzve az áramkör hosszan tartó túlterhelés és túlmelegedés miatti károsodását, és csökkentve a tűzveszélyt.

2. Rövidzárlat elleni védelem: Azonnali reagálás rövidzárlati hibákra, az áramkör megszakítása ezredmásodpercek alatt, az ív gyors kioltása, a berendezések és vezetékek rövidzárlati áram okozta visszafordíthatatlan károsodásának megelőzése, valamint a személyzet és a berendezések biztonságának biztosítása.

3. Állapotábrázolás: Az érintkezési helyzet vizuális jelzőjével felszerelve, amely egyértelműen mutatja a termék nyitott/zárt állapotát, megkönnyíti a személyzet biztonságos hibaelhárítását és javítja a karbantartás hatékonyságát.

4. Rugalmas alkalmazkodóképesség: Támogatja mind a termomágneses, mind a hidraulikus mágneses kioldó egységeket, lehetővé téve a rugalmas választást a különböző terhelési jellemzők alapján, alkalmazkodva a különféle áramelosztási forgatókönyvekhez.

Termékalkalmazási forgatókönyvek

Az AC400V 630A öntött házas megszakító stabil teljesítményével és széleskörű alkalmazkodóképességével több területen is alkalmazható, elsősorban többek között:

Ipari üzemi áramelosztó rendszerek: Főáramkör vagy leágazó áramkör védelmi eszközként, amely biztosítja a gyártóberendezések stabil működését és megakadályozza, hogy az áramköri hibák befolyásolják a gyártás előrehaladását.

Kereskedelmi épületek: Elosztópanelekben és szekrényekben használják épületekben, például bevásárlóközpontokban, irodaházakban és szállodákban az elektromos berendezések, például a világítás, a légkondicionáló és a liftek biztonságos működésének védelmére.

Motorvezérlő központok: A motoráramkörökhöz igazítva hatékonyan mérsékli a nagy áramlökést a motor indítása során, miközben pontosan észleli a kisebb hibákat, mint például az ívelés és a rövidzárlat, így biztosítva a motor biztonságát.

Új energiaágazat: fotovoltaikus, energiatároló és más új energiaelosztó rendszerekben használják, megbízható rövidzárlat- és túlterhelésvédelmet biztosítva, az új energetikai berendezések működési jellemzőihez igazítva.

Alapvető műszaki paraméterek

Technikai előnyök

1. Precíz védelmi technológia

Az AC400V 630A öntött házas megszakító fejlett termomágneses kioldási technológiát alkalmaz, pontosan megkülönböztetve a túlterhelést és a rövidzárlati hibákat, hogy megakadályozza a hamis kioldást. Speciális forgatókönyvek esetén, mint például a motoráramkörök, a kioldási paraméterek megfelelő beállításával elkerülheti a 7-8-szoros névleges áramlökést a motor indításakor, miközben pontosan észleli az ívzárlati hibákat a névleges áram 5-8-szorosánál, kiegyensúlyozva a védelmi érzékenységet és a szelektivitást a hibaeszkaláció kockázatának csökkentése érdekében.

2. Nagy hatékonyságú ívoltó kialakítás

A termék egy ioníves oltókamrát és egy rácsos ívoltó szerkezetet tartalmaz. A rács gyorsan felosztja és lehűti az ívet, míg az ionív oltókamra felgyorsítja az ívoltást, biztosítva, hogy a hibaáram ezredmásodperceken belül megszakadjon. Ez jelentősen csökkenti az ívbeégést az érintkezőkben, javítva a termék megszakítóképességét és élettartamát. Ezzel egyidejűleg az optimalizált ívtávolság-kialakítás tovább növeli a termék biztonsági teljesítményét.

3. Stabil szerkezeti tervezés

A ház nagy szilárdságú, hőre keményedő kompozit anyagból készült, amely kiváló szigetelőképességgel és ütésállósággal rendelkezik, hatékonyan ellenáll a zord üzemi körülmények hatásainak. A kettős törésérintkezős rendszer kiváló minőségű rézötvözet érintkezőket használ, alacsony érintkezési ellenállással és kiváló vezetőképességgel, miközben javítja a termék törési sebességét és megbízhatóságát, biztosítva a hosszú távú stabil működést.

4. Erős rendszerkoordináció

Az áramelosztó rendszerek upstream és downstream megszakítóinak koordinációs kihívásainak kezelésére szelektív koordinációs kutatási szolgáltatásokat kínálunk. A teljes áramelosztó rendszer paramétereinek elemzésével optimalizáljuk az AC400V 630A Molded Case Circuit Breaker kioldási paramétereinek beállításait, teljes szelektív koordinációt érve el az upstream és a downstream megszakítók között, elkerülve a lépcsőzetes kioldást, és javítva a teljes áramelosztó rendszer stabilitását.
