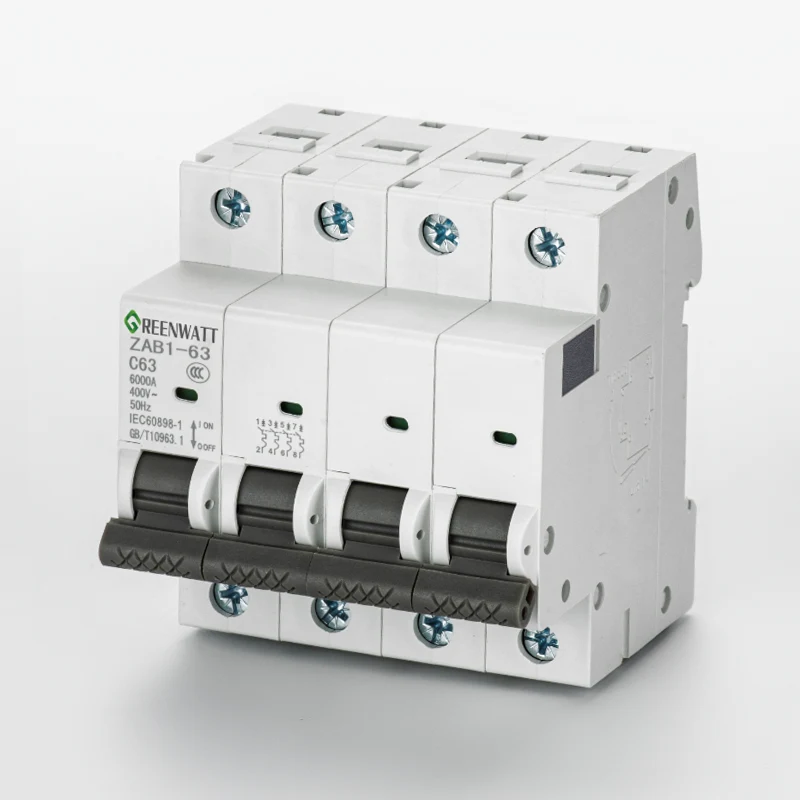

4P DC1000V 40A 6KA DC miniatűr megszakító

A GREENWATT 4P DC1000V 40A 6KA DC miniatűr megszakító gyártására specializálódott, amelyet kifejezetten napelemes fotovoltaikus (PV) rendszerekhez és nagyfeszültségű egyenáramú áramelosztó környezetekhez terveztek. Ennek a terméknek a névleges feszültsége 1000 V DC, névleges árama 40 A, és rövidzárlati megszakító képessége 6KA. A 4P szerkezetet az elektródák közötti soros és párhuzamos csatlakozásokkal kombinálva hatékonyan kezeli a természetes nulla keresztezési pontokat nem tartalmazó egyenáramkörök ívoltási kihívásait, megbízható rövidzárlat- és túlterhelésvédelmet biztosítva egyenáramú berendezései, inverterei és energiatároló szekrényei számára.

A termék alaptechnológiáinak áttekintése

A modern egyenáramú áramelosztó rendszerekben a növekvő feszültségszintek nagyobb követelményeket támasztanak a megszakítók ívoltó képességével szemben. A 4P DC1000V 40A 6KA DC miniatűr megszakító moduláris felépítésű, így 4 pólusú (4P) fizikai szerkezetén keresztül rugalmas vezetékezési konfigurációkat tesz lehetővé.

Alkalmazási logika 1000 V DC rendszerekben

Mivel az egyenáramnak nincs természetes nulla-keresztezési pontja, mint például az AC áram, a nagyfeszültségű egyenáramú ívek megszakítása rendkívül nehéz. Ez a GREENWATT megszakító 2P sorozatú vagy meghatározott párhuzamos huzalozási konfigurációk használatát javasolja. A 4P megszakító két vagy több pólusának sorba kapcsolásával növelhető az ívoltó kamra elektromos távolsága, ezáltal biztonságos megszakítás érhető el 1000 V DC nagyfeszültség alatt. Ezt a konfigurációt széles körben használják közepes méretű energiatároló rendszerekben és nagyfeszültségű egyenáramú elosztó szekrényekben.

Kettős túlterhelés és rövidzárlat elleni védelem

Túlterhelés elleni védelem: Ha az áramkör árama hosszabb ideig meghaladja a névleges 40 A-t, a belső hőelem kiold.

Rövidzárlat elleni védelem: A 4P DC1000V 40A 6KA DC miniatűr megszakító 6KA megszakítóképességgel rendelkezik, ami azt jelenti, hogy gyorsan le tudja választani a fizikai kapcsolatot, ha hatalmas, pillanatnyi rövidzárlati árammal találkozik, megakadályozva, hogy a kábelek és az inverterek megsérüljenek a magas hőmérséklet miatt.

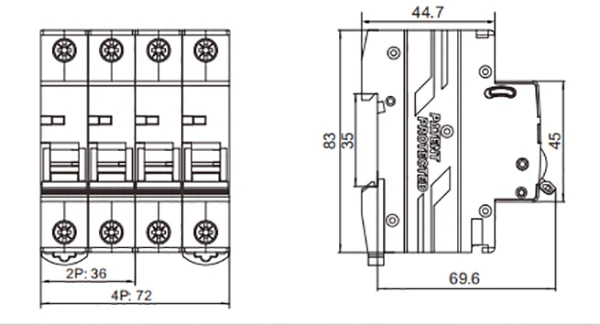

kapcsolási rajz:

Bekötési séma és telepítési útmutató

1000V 2P konfigurációs elv

Az 1000 V-os nagyfeszültségű környezetben a biztonság érdekében a felhasználók általában újrakonfigurálják a 4P DC1000V 40A 6KA DC miniatűr megszakítót. Például két pólus pozitív kapocsként, a másik kettő pedig negatív kapocsként van sorba kötve. Ez a módszer kihasználja a 4P egység bőséges terét, javítja az általános szigetelési szintet és biztosítja a robusztus működést 1000 V DC környezetben.

Fizikai tervezés és telepítés

Kompakt elrendezés: A GREENWATT még a 4P struktúrával is optimalizálta a méretet, csökkentve az elosztódobozban elfoglalt helyet.

Szabványos sínre szerelés: Kompatibilis a szabványos 35 mm-es DIN sínnel; a telepítéshez egyszerűen be kell pattintani és meg kell húzni a kapcsokat.

GYIK

K: Egy 4P megszakító csatlakoztatható egy 1000 V-os rendszerhez, csak 2P kivezetésekkel?

V: Nem ajánlott. Egy 4P DC1000V 40A 6KA DC miniatűr megszakító esetén a biztonságos 1000V ívoltó feszültség elérése érdekében a feszültségterhelést általában a kapcsok sorba kapcsolásával osztják meg. A működéshez tekintse meg az adott kapcsolási rajzot.

K: A 6KA megszakítóképesség elegendő egy fotovoltaikus rendszerhez?

V: A legtöbb lakossági és közepes méretű kereskedelmi és ipari fotovoltaikus rendszerben a 6KA rövidzárlati megszakító kapacitás elegendő a várható rövidzárlati áramszint fedezésére, és hatékonyan megvédi a későbbi érzékeny berendezéseket.

K: Ez a termék támogatja az OEM-et vagy a testreszabást?

V: Igen. A szabványos 4P 1000V 40A 6KA DC miniatűr megszakító mellett a GREENWATT testreszabott megoldásokat is tud nyújtani az Ön műszaki követelményeinek megfelelően.
